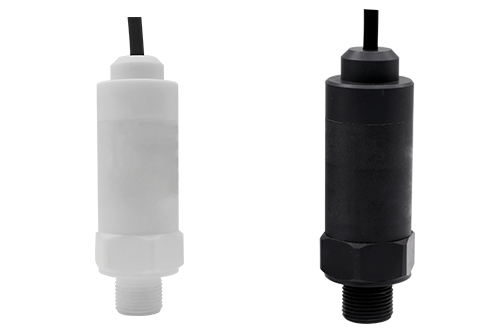

防腐壓力變送器的調試核心是零點校準、量程驗證、信號輸出檢測，需兼顧防腐結構的密封性與測量精度，避免調試過程中損壞隔離膜片。隆旅 PTL704 作為隔膜隔離型防腐壓力變送器，調試流程遵循 “安全防護優先、參數精準校驗” 原則，以下結合上海隆旅電子標準化方案。

請點擊輸入圖片描述（最多18字）

一、調試前準備（防腐與安全雙重保障）

安全規范執行

調試前必須切斷被測系統的腐蝕介質壓力源，完全泄壓至零，防止腐蝕性介質噴射傷人；電氣調試前斷開 DC24V 供電電源，避免帶電接線引發短路。

若為防爆型 PTL704，嚴禁在易燃易爆環境中帶電開蓋，需在非防爆區域完成參數設定后，再移至現場安裝。

安裝與密封性檢查

確認 PTL704 的隔離膜片無劃痕、變形，螺紋 / 法蘭接口密封墊片安裝到位，用扭矩扳手均勻擰緊接口，避免過緊損壞防腐涂層或膜片；檢查接線盒密封是否完好，契合 IP65 防護等級，防止調試過程中濕氣、粉塵侵入。

工具與環境準備

備好萬用表（測 4-20mA 電流）、標準壓力源（需搭配與 PTL704 兼容的防腐接頭，避免污染標準源）、絕緣螺絲刀；調試環境需保持干燥清潔，遠離強電磁干擾源，溫度控制在 - 20℃~120℃，與 PTL704 的工作溫度范圍匹配。

通電預熱與自檢

接通 DC24V 電源，PTL704 進入工作狀態，建議預熱 15 分鐘，讓內部擴散硅芯體與防腐填充液溫度穩定，減少溫漂對測量精度的影響；觀察接線盒指示燈（若有），正常狀態下指示燈常亮或按設定頻率閃爍，無異常報警。

請點擊輸入圖片描述（最多18字）

二、核心調試步驟（PTL704 專屬操作）

1. 零點校準（防腐變送器基準校驗關鍵）

零點校準直接決定測量精度，且需避免腐蝕介質接觸校準設備，操作如下：確保 PTL704 壓力接口通大氣（無介質壓力），對于法蘭安裝的 PTL704，需確認隔離膜片側無殘留介質，防止介質殘留導致零點漂移。 短按 PTL704 的零點校準鍵（或通過手操器遠程校準，智能款支持），屏幕顯示 “ZERO” 閃爍，等待 3~5 秒后，顯示值自動歸 0，校準完成。若為無按鍵的標準款 PTL704，可通過上海隆旅電子提供的專用調試軟件，連接 RS485 通訊口進行零點修正；校準后靜置 10 秒，觀察顯示值是否穩定在 0.00MPa 附近，若仍有偏差，可重復校準 1~2 次。

2. 量程驗證（保障全量程測量精準）

PTL704 的量程需與實際工況匹配，驗證步驟如下：用標準壓力源通過防腐接頭連接 PTL704 的壓力接口，緩慢施加壓力至滿量程的 25%、50%、75%、100%，依次記錄 PTL704 的顯示值與標準壓力源的讀數，誤差需≤±0.5% FS，符合 PTL704 的標稱精度。若某段量程誤差超標，可通過手操器或調試軟件進入量程校準菜單，輸入標準壓力值進行修正，修正后重新驗證全量程線性，確保壓力變化與 4-20mA 輸出信號成正比。 泄壓至零，再次檢查零點是否偏移，若偏移量超出允許范圍，需重新進行零點校準，避免量程校準影響零點精度。

3. 4-20mA 模擬量輸出檢測（遠程監測信號驗證）

PTL704 的核心輸出為 4-20mA 標準信號，需驗證信號穩定性與準確性：將萬用表調至電流檔，串聯接入 PTL704 的信號輸出回路，確保接線正確（紅表筆接信號正，黑表筆接信號負）。無壓力時，萬用表讀數應為 4mA；施加滿量程壓力時，讀數應為 20mA；分段加壓過程中，電流值需隨壓力線性變化，無斷點、無跳變。 若信號波動較大，檢查接線是否松動，或加裝屏蔽線纜并單點接地，遠離變頻器、大功率電機等干擾源；若信號始終無輸出，排查供電是否正常，或聯系隆旅售后檢測內部電路。

4. 特殊功能調試（定制款 PTL704 專屬）

防爆款調試：確認防爆接線盒密封良好，線纜穿入處用防爆填料封堵，無間隙；通電后測試信號輸出正常，確保防爆結構未被破壞。帶通訊功能款調試：通過 RS485 接口連接電腦與 PTL704，打開調試軟件，讀取設備型號、量程、零點等參數，驗證遠程參數讀取與修改功能是否正常；模擬壓力變化，查看軟件端數據是否實時同步。高溫工況調試：若用于高溫腐蝕介質場景，需加裝冷凝彎或散熱片，預熱后再進行校準，避免高溫直接影響芯體精度。

三、調試后驗證與收尾（保障長期穩定運行）

密封性復測

調試完成后，再次用扭矩扳手檢查 PTL704 的接口密封性，對于強腐蝕介質工況，可在接口處涂抹皂液，加壓后觀察是否有氣泡產生，確認無泄漏。

現場聯動測試

將 PTL704 接入 PLC/DCS 系統，模擬實際工況壓力變化，觀察中控室數據是否與現場顯示一致，驗證遠程監測功能；若搭配報警裝置，設定壓力閾值，確認報警信號是否準確觸發。

參數記錄與保存

記錄調試后的零點、量程、阻尼值等關鍵參數，存檔備用；對于智能款 PTL704，長按確認鍵鎖定參數，防止非授權人員誤修改。

四、常見調試問題與隆旅解決方案

零點漂移嚴重

原因：隔離膜片殘留腐蝕介質、填充液溫度未穩定、接口密封不嚴。

方案：用清水或中性清洗劑清洗膜片表面（避免劃傷），充分預熱后重新校準；檢查密封墊片，更換損壞的防腐墊片。

信號輸出無變化

原因：供電電壓不足、接線錯誤、芯體損壞。

方案：測量供電電壓，確保在 12-36VDC 范圍內；核對接線端子，區分電源正負極與信號正負極；若仍無信號，聯系隆旅售后檢測芯體。

量程校準失敗

原因：標準壓力源精度不足、接頭泄漏、芯體過載損壞。

方案：更換精度≥0.1% FS 的標準壓力源；檢查接頭密封性，重新連接；若芯體過載，需返廠更換傳感芯體。

五、隆旅電子調試服務支持

請點擊輸入圖片描述（最多18字）

若現場調試遇到復雜問題，可聯系上海隆旅電子技術團隊，享受 4 小時快速響應服務，獲取遠程指導或現場調試支持。

批量采購 PTL704 可申請免費技術培訓，掌握防腐變送器的校準、維護、故障排查全流程技能。

調試完成后，建議每半年對 PTL704 進行一次校準，確保在腐蝕環境下的測量精度。
